木瓜墩电站技术供水系统改造工程

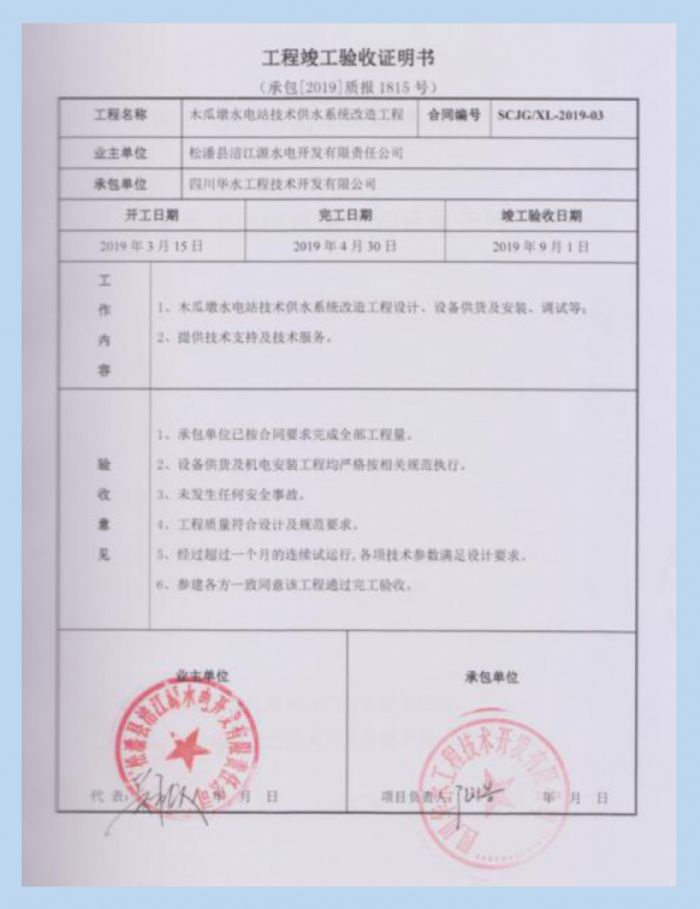

      松潘县木瓜墩电站改造工程于2019年3月15日开始进行,于2019年4月30日完成改造并于同年9月通过业主验收合格。

电站概况

木瓜墩水电站位于四川省阿坝藏族羌族自治州松潘县小河乡境内,是涪江干流上游西沟口~虎牙河汇口段水电梯级开发工程的第三级电站,为(1)IV等工程,采用低闸引水式开发,单一任务是发电,无其它综合利用要求。电站闸址位于松潘县小河乡丰岩堡村马林崖,厂址位于小河乡木瓜墩村涪江与虎牙河汇合口上游的涪江右岸。电站装机容量24.6MW设计水头76 m

 技术供水系统现状

目前电站冷却水系统采用压力钢管减压取水并经滤水器过滤的供水方式,系统现状简介如下:

1)技术供水取自压力钢管,经滤水器过滤后供给技术用水主管,技术供水的对象为上导推力轴承冷却器、下导轴承冷却器、水导轴承油冷却器和发电机空冷器。

2)全厂设二台技术供水滤水器,互为备用,滤水器工作状态上传至中控室上位机。

3)一台机组总用水量约200m3/h。

4)每台机组技术供水总管设置电动蝶阀,机组启动前自动开启电动蝶阀向机组供水,待轴承冷却水流量开关发出信号后,方可启动机组;机组停机后,自动关闭电动蝶阀。蝶阀工作状态和流量开关信号至中控室上位机。

5)冷却器进口水压:0.2~0.3MPa;进口水温≤25℃。

6)当技术供水干管压力下降到0.2MPa以下时,压力变送器应向监控系统发出信号。

7)两个取水口互为备用,当技术供水主管压力值低于整定值,又检测到压力钢管取水口处1#(2#)压力变送器压力低于整定值时,自动关闭1#(2#)电动蝶阀,自动开启2#(1#)电动蝶阀。

8)两台机组的冷却水排水分别排至尾水,其出口位于闸门槽以内,高层为1229.00m。

因本电站所处河流汛期泥沙含量大、漂浮物多,易造成滤水器及机组内部冷却水系统管路堵塞,导致冷却水供水压力偏低、流量不足甚至中断,不仅大大增加了维护维修的工作量,而且存在较大安全隐患。

尾水冷却器安装布置方案

1)本电站尾水冷却器共2台套(每台机组1台套),布置在电站尾水渠内、两机组之间的尾水闸墩下游墙面上。

2)为更好的冷却效果、防冻、防锈、防漂浮物,尾水冷却器最高散热管高程低于电站的最低水位。

3)尾水冷却器底部置于尾水渠内靠尾水闸墩下游墙的底板上(安装前需抽干尾水渠内积水,尾水抽水机围堰工作由甲方负责),考虑到尾水渠底部实际情况(可能为斜面或不平整)及尾水渠有可能存在渗漏无法保证将尾水抽干的情况,尾水冷却器底部制作安装托架(托架支脚长度根据实际尾水渠尺寸现场切割),托架固定在尾水渠底板及闸墩墙面上;

4)尾水冷却器采用壁挂式结构,尾水冷却器底部与上述托架采用承插式活动连接方式,上部用不锈钢膨胀螺栓固定在最低尾水位以上的闸墩墙上;

5)尾水冷却器设计为可拆卸结构,便于以后检修;尾水冷却器托架高度应考虑防落石及防泥沙淤积的需要。

6)尾水冷却器DN200进水管接自原机组冷却水排水管,DN200出水管接至循环水池。

(7)尾水冷却器底部支架采用钢结构,支架固定在尾水闸墩下游墙及尾水渠底板上,支架顶面与尾水冷却器支脚采用自定位活动连接方式,与冷却器配合的固定件现场调整焊接。

主要技术性能保证

1)尾水冷却器应有足够冷却余量,在河水最高温度条件下、在本电站气温、水温及机组正常的出力范围内,尾水冷却器不因河流泥沙、飘浮物多少等影响机组正常运行,均能保证机组各冷却器的进水温度(即尾水冷却器出水温度)不超过25℃。

2)在正常使用条件下,尾水冷却器正常使用期不低于20年。

3)循环冷却水在本电站的水质条件下,保证尾水冷却器内、外不结垢、不长微生物。

4)机组冷却水流量为200m3/h;尾水冷却器的排管管径应按合适的流速进行设计,尾水冷却器在额定流量时,其进出口水力损失不超过8mH2O

5)保证冷却器有足够的刚度和强度以能承受尾水冷却器的内、外水压力。保证冷却器不因尾水水流作用引起结构部件的振动,不使冷却器焊缝因疲劳而造成漏水或位移,保证冷却器带水起吊出水面后不发生任何有害的形变。

6)尾水冷却器的结构设计,应考虑安装、检修方便,冷却器顶部设双面吊耳以便于起吊。

7)采用可靠的固定方式,防止尾水冷却器受尾水冲击力、浮力等作用而产生振动。

8)尾水冷却器制造完毕后,按上述规范要求(但不限于)进行水压试验,试验合格后,再进行泵通阻力试验。(试验要求附后)

9)全部检验和试验完成后用压缩空气吹干内部,不得涂油漆,以免影响散热效果。

主要材质

换热管                                    20#无缝钢管

结构管及分流管                            20#无缝钢管

其余板材                                  Q235

连接螺栓、螺母                            304不锈钢

进出口配对法兰                            Q235

       法兰密封垫                                橡胶石棉垫

尾水冷却器基本参数

尾水冷却器基本参数

序号

项 目 名 称

技 术 参 数

1

尾水冷却器型号

XHL-MGD-10/200-LG

2

尾水冷却器型式

立式

3

机组装机容量(MW

2×10

4

尾水冷却器数量(台套)

2

5

进、出水总管公称通径(mm

DN200

6

额定流量(m3/h

200

7

尾水冷却器进水温度(℃)

30

8

尾水冷却器出水温度(℃)

25

9

设计河水温度(℃)

20

10

工作压力(MPa

1.0

11

试验压力(MPa

1.5

12

额定流量下水头损失(MPa

0.08

13

散热管材料

20#无缝钢管

14

散热管管径及壁厚

Ø32×3

15

散热管管内流速

<1.0

16

连接螺栓、螺母材料

304不锈钢

17

正常使用寿命

10
